如何綜合多種因素來選擇滑臺模組選配電機法蘭參數，選擇電機和滑臺模組安裝時需要注意哪些問題，以臺達B2系列為例詳細列舉參數
| 臺達 |
400W / 60框號 |
750W / 80框號 |
1000W / 130框號 |
1500W / 130框號 |
|
詳細參數 |
400W |
750W |
1000W |
1500W |
|
軸長 |
30mm |
35mm |
55 |
55 |
|
軸徑 |
φ14mm |
φ19 |
22 |
22 |
|
PCD孔徑 |
φ70mm |
φ90mm |
φ145 |
φ145 |
|
凸緣直徑大小 |
φ50mm |
φ70mm |
110mm |
110mm |
|
凸緣高度 |
3mm |
3mm |
6mm |
6mm |
|
馬達螺絲孔 |
φ5.5mm |
φ6.6mm |
φ9mm |
φ9mm |
|
法蘭盤大小 |
60*60mm |
80*80mm |
130*130mm |
130*130mm |
|
法蘭盤厚度 |
18mm |
18mm |
軸總長-35(基數)+18=法蘭厚度 |
軸總長-35(基數)+18=法蘭厚度 |
|
鍵槽大小 |
5*2.6mm |
6*3.1mm |
8*4.2 |
8*4.2 |

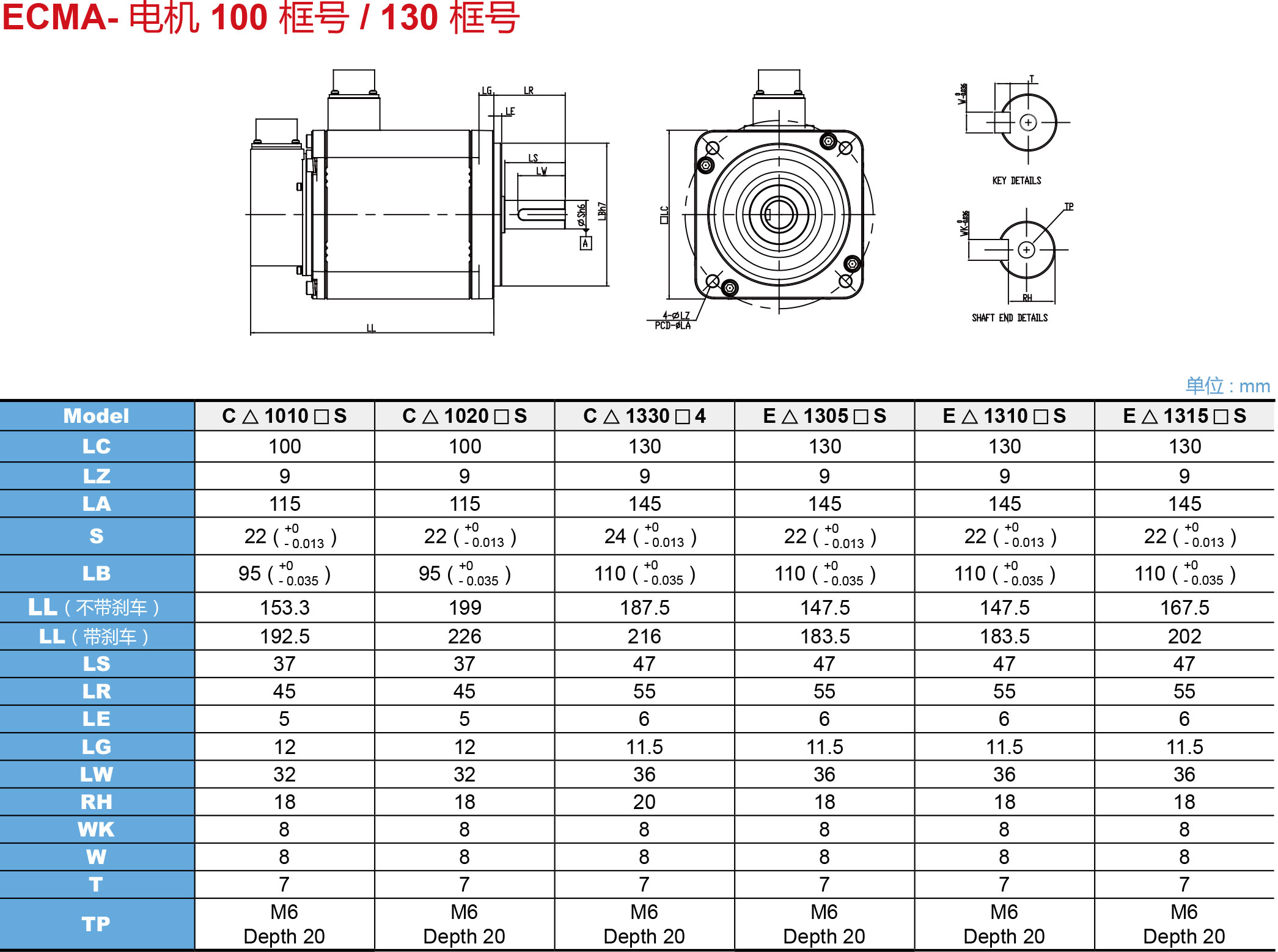

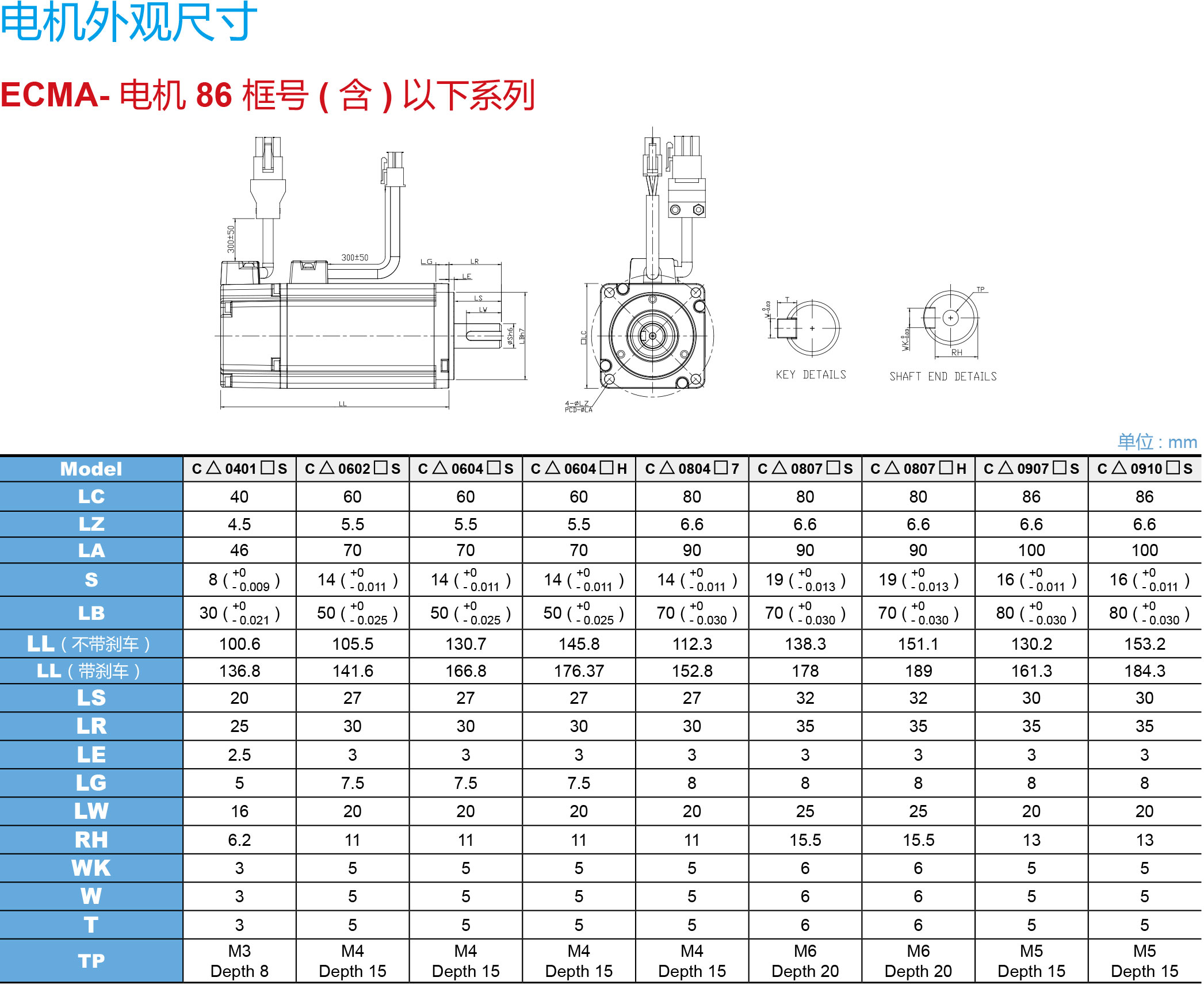

以下為臺達B2系列電機圖紙
